PISB

Heavy duty post bases

The post bases PISB are able to support characteristic downloads up to 12 tonnes. It can also take uplift thanks to the vertical plate. It must be fixed on concrete plot.

Technical Data Sheet

CE Marking

ETA

Service class 3

Hot-dip galvanised steel

Outdoor

Product Details

Images

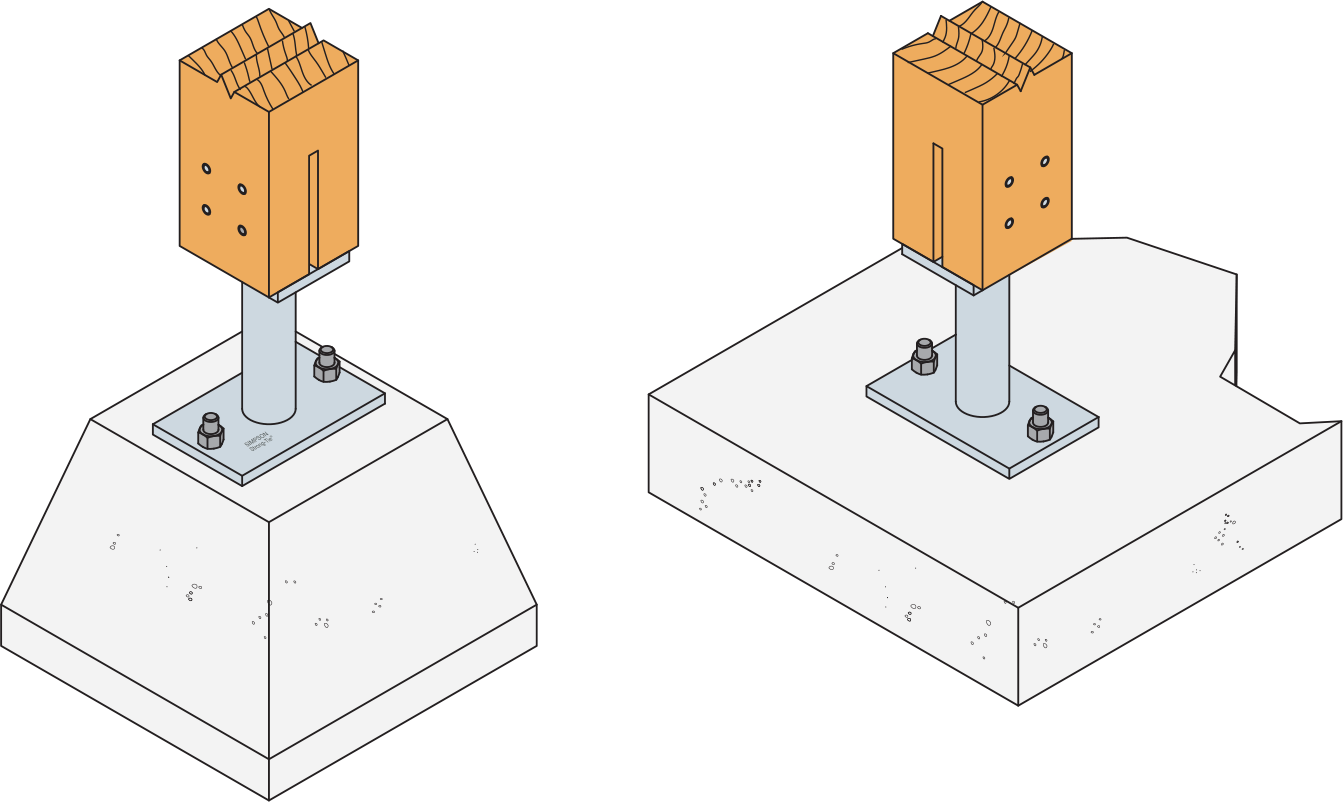

Fixation du PISB160G-K sur support rigide

Features

Material

S235JR according to EN 10025-2.
Hot dip Galvanised according to EN ISO 1461.

Advantage

High capacity in download

Application

Support

Foundation : concrete,
Post : solid timber, glulam, ...

Intended use

Structural Post,
Deck,
Veranda.

Technical Data

Dimensions

Product Dimensions

References	Product Dimensions [mm]										Top plate holes	Bottom plate holes	Box Quantity
References	A	B	C	D	E	F	G	H	t₁	t₂	Ø8,5	Ø14	Box Quantity
PISB160G-K	100	80	110	160	100	168	42	70	8	10	4	2	-
PISB160G-B	100	80	110	160	100	168	42	70	8	10	4	2	5
PISB260G-B	100	80	110	260	100	168	42	70	8	10	4	2	4

Characteristic loads

References	Number of Fasteners				Characteristic capacities - Timber C24 [kN]
	On post		On concrete		R_1,k	R_2,k			R_3,k			R_4,k
	Qty	Type	Qty	Type		Dowel length [mm]			Dowel length [mm]			Dowel length [mm]
	Qty	Type	Qty	Type		80	100	120	80	100	120	80	100	120
PISB160G-K	4	Ø8	2	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB160G-B	4	Ø8	2	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB260G-B	4	Ø8	2	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

b = Post Width [mm]

Combined Loads:

Simplified characteristic capacities - Timber to Concrete

References	Number of Fasteners				Simplified characteristic capacities - Timber C24 [kN]
	On post		On concrete		R_1,k**	R_2,k			R_3,k**	R_4,k**
	Qty	Type	Qty	Type		Dowel length [mm]				Dowel length [mm]
	Qty	Type	Qty	Type		80	100	120		80	100	120
PISB160G-K	4	Ø8	2	Ø12*	142.8	16	18.7	20.7	8.6	4.1	5.9	7.9

* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

** The published characteristic capacity is based on medium term load duration and service class 3 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities.

Installation

Fasteners

Timber Post :

4 dowels STD 8.

Concrete plot :

Chemical anchor : résine AT-HP + Threaded rod LMAS M16-170/20.
Mechanical anchor : 2 WA M12-109/10.

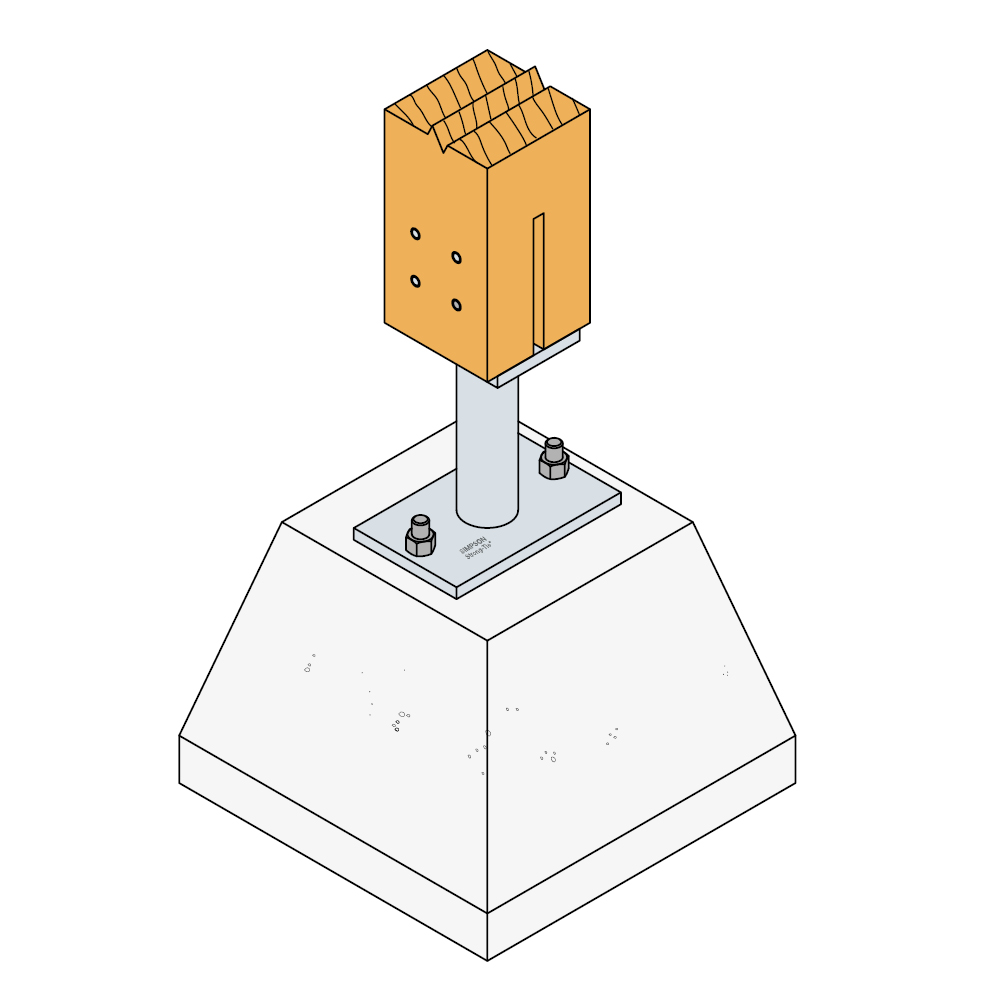

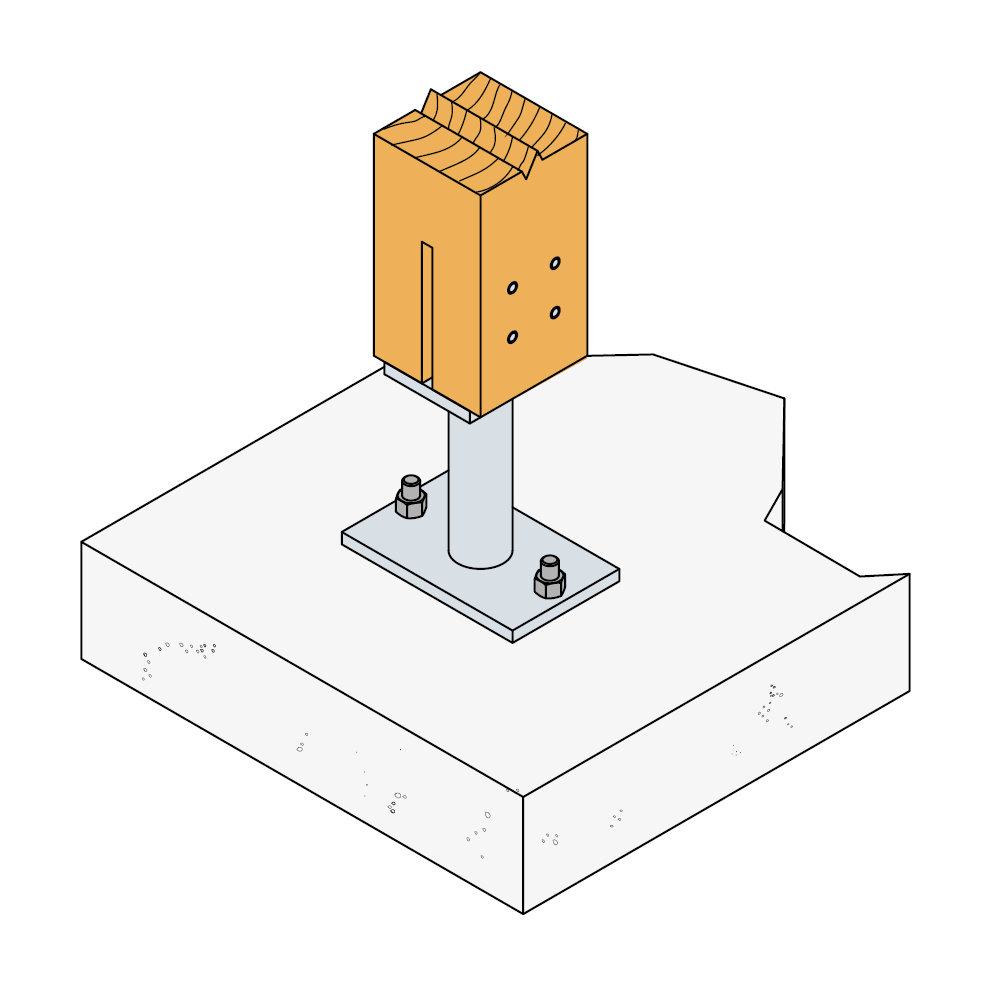

Installation

Partie haute :

Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
Identifier la position des broches (ou boulons) sur les flancs du poteau,
Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage en fonction du diamètre de la broche)
Positionner le pied de poteau en âme et insérer les broches.

Partie basse :

Positionner le poteau verticalement dans la structure.
Identifier la position des ancrages au sol sur le support.
Percer le support verticalement au diamètre et à la profondeur préconisé pour les fixations choisies.
Fixer la platine inférieure au sol à l’aide de chevilles d’ancrages sélectionnées.
